Instalación de lámparas P2 y PC

Lámparas de identificación, marcadora lateral y de gálibo

El gobierno federal exige lámparas de identificación, marcadora lateral y de gálibo en todos los vehículos con un ancho que supere las 80 pulgadas. Todas estas lámparas deben cumplir los mismos requisitos fotométricos, los cuales exigen que el haz de luz se extienda 45 grados a cada lado de la línea central de la lámpara. (Ver diagrama) El código de identificación SAE para estas lámparas es P2. El propósito de las lámparas de gálibo es indicar el ancho y el alto del vehículo, por eso estas lámparas se ubican en la parte delantera y trasera del vehículo, lo más cerca de la parte superior y los lados como sea posible. El propósito de las luces marcadoras laterales es identificar el largo del vehículo y deben montarse lo más cerca de la parte delantera y trasera del vehículo como sea posible. El fin de las lámparas de identificación es indicar a otros conductores que el vehículo donde están instaladas es un vehículo grande. Tres de estas lámparas deben estar en la parte delantera y tres en la parte posterior del vehículo, centradas y lo más cerca posible de la parte superior y con una separación de 6″ a 12″.

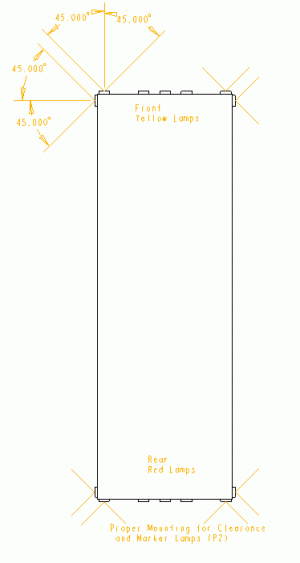

Ángulos P2

Lámparas combinadas de gálibo y marcadoras laterales

Una medida para reducir costos que está legalmente permitida es la combinación de las funciones de las lámparas de gálibo y marcadoras laterales en una sola lámpara. Esto se logra al instalar una lámpara con un patrón de emisión de luz muy amplia en la esquina superior del vehículo. Para que estas lámparas funcionen adecuadamente, deben estar instaladas en un ángulo de 45 grados. Las lámparas combinadas de gálibo y marcadoras emiten una luz de 90 grados a cada lado de la línea central de la lámpara. Cuando se instalan en la esquina del vehículo en un ángulo de 45 grados, esto les permite apuntar la luz a los mismos ángulos como lo harían las lámparas de gálibo y marcadoras por separado. (Ver diagrama.) El código de identificación SAE para la combinación de lámparas de gálibo y marcadoras es PC.

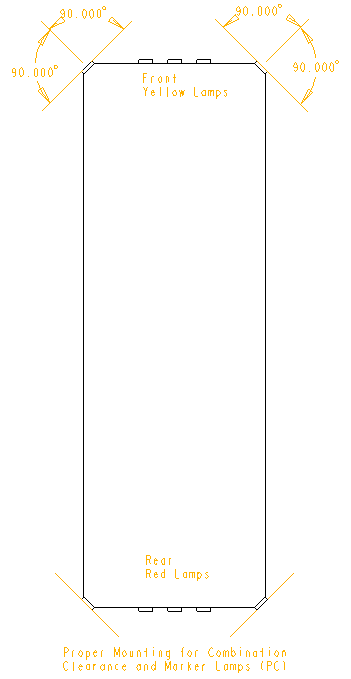

Diagrama de instalación de lámparas combinadas de gálibo y marcadoras laterales
