Camiones, autobuses, MMPV - Cemento

Requisitos federales de ubicación de equipos de iluminación
NOTA: toda la información fue provista por la Administración Nacional de Seguridad del Tráfico en las Carreteras. Para obtener la información completa y actualizada, visite https://www.nhtsa.gov/

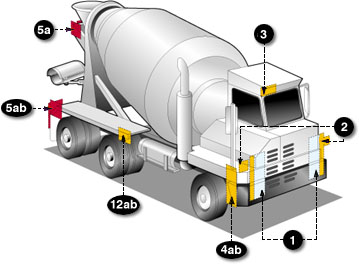

https://www.grote.com/images/FMVSS lighting codes on cement truck https://www.grote.com/images/

NOTA IMPORTANTE: Toda lámpara, reflector y (equipo con) tratamiento de alta visibilidad debe estar permanentemente sujeto en la ubicación especificada a continuación y debe cumplir con todos los requisitos aplicables prescriptos para tal fin por FMVSS/CMVSS 108. La cara de todos los equipos ubicados adelante/atrás y a los costados debe estar, respectivamente, en posición perpendicular y paralela a la línea central del vehículo, a menos que esté fotométricamente certificado al ángulo de instalación. Ninguna parte del vehículo impedirá que un dispositivo cumpla con los requisitos prescritos a menos que se instale un equipo auxiliar que cumpla con todos los requisitos prescritos. EN CANADÁ: Los fabricantes y los importadores de vehículos deben contar con los registros adecuados de las pruebas de certificación que demuestren que los componentes de iluminación cumplen con todos los requisitos prescriptos.

EQUIPO BÁSICO EXIGIDO EN TODOS LOS CAMIONES, AUTOBUSES Y MPV
DESCRIPCIÓN REQUISITOS OBLIGATORIOS
Área Equipo (Código SAE del lente) Propósito funcional Cantidad Color Establecimiento Altura mm (in.) desde el suelo
Atención: EE. UU.: debe leerse "DOT" en el lente
Atención: EE. UU. y Canadá: se debe colocar el código de fuente luminosa en el lente
Iluminación hacia adelante en la carretera Mínimo de 2 blanco En la parte delantera, simétricas, lo más separadas que sea posible
(Si es un sistema de 4 lámparas, hacia afuera o por arriba de las luces altas)
560-1370 (22-54)
  Faros delanteros - Luces altas (H, HR)
Atención: EE. UU.: debe leerse "DOT" en el lente
Atención: EE. UU. y Canadá: se debe colocar el código de fuente luminosa en el lente
Iluminación hacia adelante en la carretera Mínimo de 2 blanco En la parte delantera, simétricas
(Si es un sistema de 4 lámparas, hacia adentro o por debajo de las luces altas)
560-1370 (22-54)
  Lámparas de estacionamiento - Atención: obligatorias solo en vehículos que miden menos de 2032 mm de ancho (P) Indican que el vehículo está estacionado Mínimo de 2 Blanco o amarillo En la parte delantera, simétricas, lo más separadas que sea posible 380-1530 (15-60)
  Lámparas de conducción diurna -
Atención: obligatorias en Canadá, opcionales en EE. UU.
(Y2)
Atención: EE. UU.: debe leerse "DRL" en el lente si el dispositivo no es el faro delantero
Indican que el vehículo está en uso Mínimo de 2 Blanco o amarillo En la parte delantera, simétricas, lo más separadas que sea posible 380 (15) como mínimo. El máximo depende del tipo de DRL
Lámparas delanteras de señalización direccional/advertencia de peligros (l) Indican la dirección de giro/Identifican un vehículo fuera de servicio Mínimo de 2 Amarillo En la parte delantera, simétricas, lo más separadas que sea posible 380-2110 (15-83)
Lámparas de gálibo delanteras -
Atención: obligatorias para vehículos que midan más de 2032 mm de ancho
(P2, PC* o P3*,PC2)
*certificación fotométrica del ángulo de instalación
Indican el ancho del vehículo Mínimo de 2 Amarillo En el punto más ancho, simétricas, en la parte delantera o cerca de allí, hacia adelante Lo más alto que sea posible


Lámparas de identificación delanteras (ID) (P2 o P3) Indican la presencia de un vehículo ancho Exactamente 3 Amarillo En la parte delantera, al centro, con una separación horizontal de 150 mm (6") a 300 mm (12") Lo más alto que sea posible o en la parte superior de la cabina
Lámparas marcadoras laterales delanteras (P2, PC* o P3 ,PC2*)
*certificación fotométrica del ángulo de instalación
Mínimo de 2 Amarillo A cada lado de la parte delantera, lo más adelante que sea posible 380 (15) mínimo
Reflectores laterales delanteros (A) Lámparas marcadoras laterales delanteras y traseras / al costado Mínimo de 2 Amarillo En la parte delantera, simétricas, lo más adelante que sea posible, hacia los costados 380-1530 (15-60)
Lámparas marcadoras laterales traseras** (P2, PC* o P3, PC2*)
*certificación fotométrica del ángulo de instalación
El reflector indica la presencia del vehículo y su longitud Mínimo de 2 Rojo A cada lado en la parte trasera, lo más atrás que sea posible 380 (15) mínimo
Reflectores laterales
traseros
**
** no obligatorios en camiones/tractores
(A) Mínimo de 2 Rojo A cada lado en la parte trasera, lo más atrás que sea posible, hacia los costados 380-1530 (15-60)
Lámparas de gálibo traseras
Atención:
obligatorias para vehículos que midan más de 2032 mm de ancho, pero no obligatorias en camiones/tractores
(P2, PC* o P3, PC2*)
*certificación fotométrica del ángulo de instalación
Indican el ancho del vehículo -
NO SE PUEDEN combinar con las lámparas traseras
Mínimo de 2 Rojo En el punto más ancho, simétricas, en la parte trasera o cerca de allí, hacia atrás Lo más alto que sea posible, pueden estar más bajas si las lámparas de ID traseras están en la parte superior


Lámparas de identificación traseras
(ID)
Atención:
obligatorias para vehículos que midan más de 2032 mm de ancho, pero no obligatorias en camiones/tractores
(P2 o P3 ) Indican la presencia de un vehículo ancho Exactamente 3 Rojo En la parte trasera, al centro, con una separación horizontal de 150 mm (6") a 300 mm (12"), hacia atrás En Canadá: en la parte superior, pueden estar más bajas si la parte superior de la puerta es más angosta que 25 mm
En EE. UU.: lo más alto que sea posible


Lámparas traseras (T) Indican la presencia del vehículo y su ancho Mínimo de 2 Rojo En la parte trasera, simétricas, lo más separadas que sea posible 380-1830 (15-72)
  Lámparas de frenado (S) Indican el frenado Mínimo de 2 Rojo En la parte trasera, simétricas, lo más separadas que sea posible 380-1830 (15-72)
  Lámparas traseras de señalización direccional/advertencia de peligros (I) Indican la dirección de giro/Identifican un vehículo fuera de servicio Mínimo de 2 Rojo o amarillo En la parte trasera, simétricas, lo más separadas que sea posible 380-2110 (15-83)
  Reflectores traseros (A) Indican la presencia del vehículo y su ancho Mínimo de 2 Rojo En la parte trasera, simétricas, lo más separadas posible, hacia atrás 380-1530 (15-60)
Lámpara de reversa (R) Iluminan el suelo detrás del vehículo y alertan a los usuarios de la carretera Mínimo de 1 blanco En la parte trasera Sin requisitos

Lámpara(s) de matrícula (L) Ilumina(n) la matrícula Mínimo de 1 blanco En la parte trasera, encima o a los lados de la matrícula Sin requisitos
Lámpara de frenado con montaje central en alto
Atención:
obligatoria para vehículos que con dimensiones inferiores a 2032 mm de ancho y 4536 kg
(U3) Indican el frenado Mínimo de 1 Rojo En la parte trasera, al centro del vehículo 860 (34) mínimo
EQUIPAMIENTO ADICIONAL PARA VEHÍCULOS ESPECÍFICOS

VEHÍCULOS DE 9.1 m (30 ft) DE LARGO O MÁS

DESCRIPCIÓN REQUISITOS OBLIGATORIOS
Área Equipo (Código SAE del lente) Propósito funcional Cantidad Color Establecimiento Altura mm (in.) desde el suelo
Lámparas marcadoras laterales intermedias (P2 o PC) Indican la presencia de un vehículo largo Mínimo de 2 Amarillo A cada lado, cerca del centro 380 (15) mínimo

Reflectores laterales intermedios (A) Indican la presencia de un vehículo largo Mínimo de 2 Amarillo A cada lado, cerca del centro, hacia los costados 380-1530 (15-60)
CAMIONES/TRACTORES
DESCRIPCIÓN REQUISITOS OBLIGATORIOS
Área Tratamiento de alta visibilidad Codificación del DOT Cantidad Color Ubicación Altura OPCIONES
Marcas en la parte superior trasera de la carrocería DOT-C, DOT-C2, DOT-C3 o DOT-C4 Exactamente 2 pares de tiras de 300 mm de largo blanco Esquinas superiores traseras de la cabina, hacia atrás Lo más alto que posible, sin incluir el fuselaje


Marcas traseras DOT-C, DOT-C2, DOT-C3 o DOT-C4 Exactamente 2 secciones de al menos 600 mm cada una Rojo/Blanco En la parte trasera, hacia atrás, en las defensas, en los soportes de los guardafangos, o dentro de los 300 mm por debajo de la parte superior de los guardafangos Lo más horizontal que sea posible y no más alto de 1525 mm desde el suelo Si no se usan guardafangos, en la cabina o en los soportes de montaje del chasis
